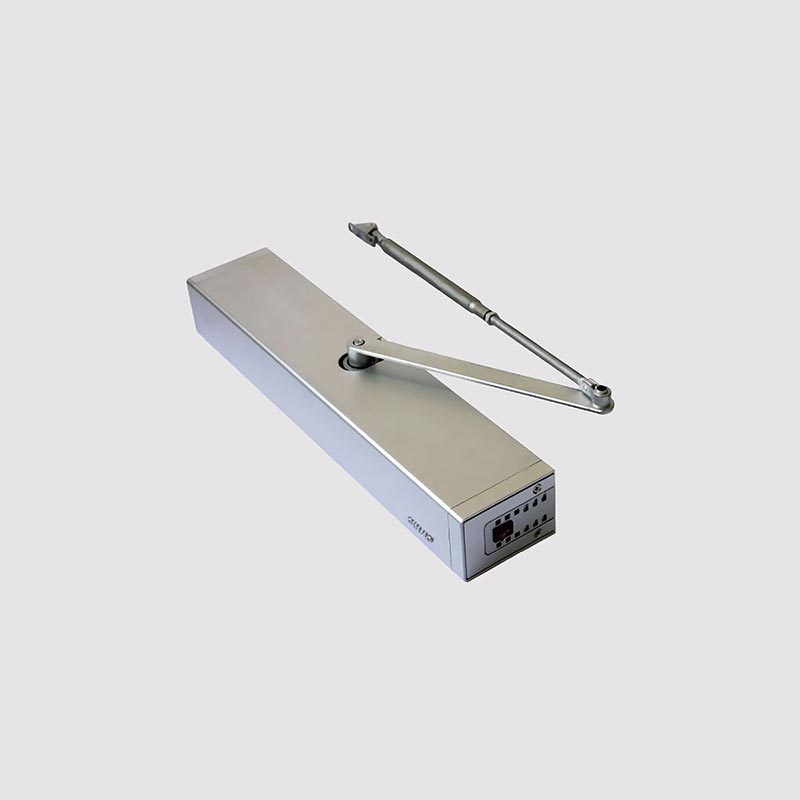

300kg自動旋回オペレータ

OWNICは中国に拠点を置き、高品質な300kg自動旋回オペレータを供給できるメーカーです。 150kgモデルに比べ、耐風性能、高頻度動作、高トルク制御に優れたスイングドアオペレータで、産業用ドアシステムに最適です。

技術データ:

300kgの自動旋回オペレーターはどのように動作しますか?

1. トリガー信号: ドアの開放は、赤外線またはマイクロ波センサー、手動の押しボタン、アクセス制御システムなど、さまざまな方法でトリガーできます。

2. 制御システムの処理: 信号を受信すると、コントローラーは入力を評価し、開く条件が満たされていることを確認し、駆動システムを起動するコマンドを発行します。

3. モーター駆動メカニカルアーム：高出力モーターが作動し、減速機構を利用して安定したトルクを出力し、メカニカルアームやリンケージシステムを駆動します。

4. ドアを開くプロセス: 機械アームがドアを押してヒンジを中心に回転させ、あらかじめ設定された角度までドアを開きます。この工程には不意な揺れを防ぐ「ソフトスタート機構」を採用しており、300kgもの重量のある扉でもスムーズに開きます。

5. 開いた状態の保持: ドアは、調整可能な特定の期間、開いた位置に留まります。

6. 自動閉プロセス: 制御システムはドアを閉じるコマンドを発行します。モーターの方向が逆転し、ドアがゆっくりと閉まるため、バタンや衝撃を防ぎ、重いドアでも安全に操作できます。

300kg自動スイングドアオペレーターの設置方法は何ですか？

重量 300kg の自動スイング ドア オペレータは、重いドア パネルの駆動に特有の要件を必要とするため、設置構造、荷重分散、空間レイアウトに高い要求を課します。主な設置方法は 3 つあり、それぞれ異なる建築条件、ドアのタイプ、設計要件に適しています。プロジェクトのコンサルティング段階で、お客様の特定の状況を分析し、カスタマイズされた推奨事項を提供します。

I. トップマウントリンケージタイプ

スイング ドアのオペレーターにとって、これは最も一般的で柔軟な設置方法です。メインモーターユニットはドアヘッダーの真上の壁または梁に取り付けられます。高強度リンケージ アームの一端はモーターの出力シャフトに接続され、もう一端はドア リーフの上部にヒンジで固定されています。ドア リーフは元のヒンジを中心に回転するため、既存のドア ピボットを交換する必要がありません。

利点:

改修対応: 床の変更が不要なため、既存の建物のアップグレードに最適です。

メンテナンスが容易：本体が露出しているため、扉を外さずに点検・修理が可能です。

低コスト: 組み込みコンポーネントや複雑な土木工事は必要ありません。

インストール要件:

上部ドアヘッダーは固体コンクリートまたはスチールで作られている必要があります。軽量鉄骨フレームは固く禁止されています。クリアなヘッドルームは 2100 mm 以上である必要があり、リンケージ アーム用の取り付け穴がドア リーフの上部に事前に開けられている必要があります。

II.トップマウントギヤ駆動タイプ

高精度や高気密性が要求される場合には、この設置方法を推奨する場合があります。モーターと減速ギアボックスは上部ピボット アセンブリに統合されています。ドア リーフは、上下のピボット ソケットに取り付けられた特殊な耐荷重ヒンジを介して取り付けられます。モーターは上部ピボット シャフトを直接駆動し、それによってドア リーフ全体が回転します。

利点:

スムーズな操作: リンケージアームが揺れないため、ドアリーフは安定し、ぐらつきがありません。

優れた気密性：クリーンルームや研究室でよく使用されます。シールストリップと組み合わせることで高い気密性を実現します。

見た目のシンプルさ: リンケージアームが露出していないため、よりクリーンで合理化された外観が得られます。

優れた荷重分散: ドアの重量が上部ピボットと下部ピボットの間で分担されるため、ヒンジの寿命が延びます。

インストール要件:

新しいドア開口部の建設、または既存の開口部の完全な構造改修が必要です。下部ピボットソケットのベースプレートは床に埋め込まれ、上部構造には耐荷重鋼板が埋め込まれている必要があります。ドア リーフ自体には、上部ピボット シャフトを収容するためにカスタム カットされた中央開口部が必要です。この方法は、既存の構造物を含む改修プロジェクトでは慎重に取り組む必要があり、そのような場合には推奨されない場合があります。

Ⅲ．地中油圧システム

これは、ハイエンドの商用環境やオーバーヘッド構造要素のない環境向けに設計された隠蔽ソリューションを表しています。油圧シリンダーとモーターは地面に埋め込まれたハウジング内に統合されています。プッシュロッドが床から上向きに伸びて扉の下端に接続されており、開くときにドアがその基部から外側に旋回します。

利点:

完全に隠蔽: 頭上には目に見える機器が存在しないため、建物のファサードの美的完全性が維持されます。

梁のない構造に最適: ガラスカーテンウォールまたは吊り石膏ボード天井を備えたスペースに最適です。

機会の感覚の強化：高級小売店、美術館、個人の別荘への入り口に頻繁に使用され、壮大な儀式効果を生み出します。

インストール要件:

地表には溝を掘ったり、事前に埋め込んだりする作業が必要です。水の蓄積による腐食を防ぐために、仕上げ面に防水処理を施す必要があります。故障が発生した場合、メンテナンスを行うためにアクセス カバーを持ち上げる必要があり、比較的不便です。さらに、このシステムには床の平坦性と水平性に関する厳しい要件が課されます。プロジェクトが美観を特に重視する場合、および現場条件が適合する場合には、この設置方法は優れた選択肢となります。

よくある質問

Q: 300 kg のスイング ドア オペレーターと 150 kg のモデルの動作原理の根本的な違いは何ですか?

A: 基本的な動作ロジックは同じです。ただし、ハードウェアの冗長性は大きく異なります。

モーター: 300 kg の自動スイング ドア オペレーターのモーターは、より高い出力と厚いヒートシンクを備えています。

ギアの材質: 300 kg のユニットには、巨大なせん断力に耐えるために、完全にスチールから精密に機械加工されたギアが必要です。

スプリング強度：ドアクローズ機能を装備した場合、300 kg のスイングドアオペレータの内部リターンスプリング圧力は標準ユニットの 2 ～ 3 倍になります。

Q: 300 kg のスイング ドア オペレータの開く速度が比較的遅いように見えるのはなぜですか?

A: これは物理的な運動エネルギーの管理によるものです。 300 kg のドアがあまりにも速く動くと、ドアが生成する運動エネルギーによって重大な安全上の危険が生じる可能性があります。

頑丈なユニットは、ドアの移動中のどの時点でも瞬時に停止できるように、絶対的な速度よりも高トルク下での動作の安定性を優先します。
