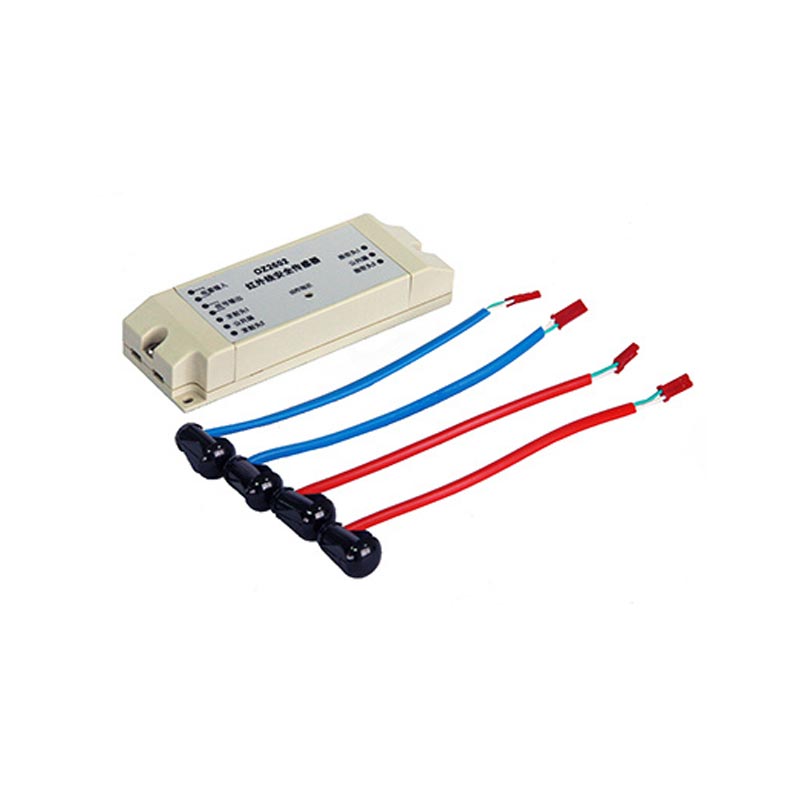

自動ドア安全センサー

自動ドア安全センサーは、自動ドア システム内の重要なコンポーネントです。ドアリーフの移動経路に障害物がないか監視し、閉まる過程での衝突や挟み込み事故を防ぎます。自動ドアの総合ソリューションを提供できるメーカーであるOWNICは、この必須アクセサリーももちろん提供可能です。

製品の特徴：赤外線の光電原理に基づいて設計されており、2点または4点間の障害物の存在を検出します。

用途：自動ドアの安全補助装置として、自動ドアの安全性能を高めます。

製品の利点

1. 安全性

自動ドア安全センサーの最も重要な側面、そして実際最大の利点は、特に高慣性ドアパネルを扱うときの安全性です。このセンサーは障害物を検出し、ドアパネルが人、手術用カート、または精密な医療機器に接触する「前」に動作を停止することができるため、物理的な押しつぶし傷害を防ぐことができます。

従来の単一点光電スイッチとは異なり、最新のセーフティ ライト カーテンは床レベルからドア フレームの上部までの垂直ゾーン全体をカバーし、子供、ペット、またはカートの突き出た下部セクションなどの低い位置にある物体を効果的に検出します。人がドア開口部内で静止している場合でも、ドアパネルは動きを感知できずに不用意に閉まるのではなく、開いたままになります。

2. 医療環境における効率の最適化

手術室などの高圧環境では、安全センサーのインテリジェントなパフォーマンスが重要な応答時間に直接影響します。ミリ秒レベルの検出速度により、カートが急速に通過すると、ドアパネルが方向を反転して最大速度で開き、妨げられない通行が容易になります。

3. 貴重なハードウェア資産の保護

物理的な衝突が頻繁に発生すると、ハードウェア資産に損傷が生じる可能性があります。安全センサーは早期ブレーキを開始することで、モーター、ベルト、ヒンジの耐用年数を大幅に延ばします。

さらに、多くの医用画像装置は非常に高価で壊れやすいものです。安全センサーは、ドアパネルがこの繊細な計器類に不用意にぶつかって損傷することを防ぎます。

4. インテリジェントな自己診断と規制遵守

EN 16005 や ANSI 156.10 などの規格に準拠した安全センサーを設置することは、最終的な建物の受け入れと認定 (クラス 3A 病院認定など) を求める医療施設にとって重要な要件です。

センサーには自己診断機能が備わっています。内部コンポーネントに障害が発生した場合、またはセンサーのレンズが妨げられた場合、ユニットは動作中の LED ライトに信号を送り、エラーを示して赤色に点滅し、ドアを強制的に「セーフオープン」モードにして、フェールセーフ動作を保証します。

自動ドア安全センサーが必要なドアはどれですか?

1. 医療施設

手術室とICUの自動ドア：医療スタッフや機器がドアに衝突するのを防ぎ、医療環境の安全を確保します。

病棟および研究室のドア: 患者や研究室職員の偶発的な挟み傷を防止すると同時に、非接触での入室を可能にして交差感染のリスクを軽減します。

2. 商業ビル

オフィスビルおよびショッピングモールの入り口ドア: 歩行者の動きを検出し、ドアが顧客やショッピングカートと衝突するのを防ぎます。

ホテルのロビーとレストランの入り口ドア: 顧客体験を向上させ、人の出入りが多い時間帯でも自動ドアがスムーズかつ安全に動作するようにします。

3. 産業・物流環境

工場および倉庫の自動ドア: フォークリフト、パレット、または従業員の動きを監視して、機器の損傷や人身傷害を防ぎます。

冷蔵倉庫およびクリーンルームのドア: ドアゾーン内で安全制御を提供し、厳しい環境でのオペレーターと機器の安全な通過を保証します。

4. 住宅および公共施設

スマート住宅コミュニティ アクセス システム: 子供、ペット、歩行者がドアに挟まれるのを防ぎます。

地下鉄と空港の通路ドア: 歩行者の流れを保護し、公共スペースの自動ドアの運用効率を向上させます。

5. ハイエンドのカスタム アプリケーション

高度な研究室および銀行/セキュリティ ドア: 自動ドアと安全センサーを統合して、インテリジェントなドア制御を実現し、高レベルのセキュリティを確保します。

よくある質問

Q：自動ドア開閉装置には障害物時リバース機能が組み込まれているのに、なぜ安全センサーの設置に余分な費用が必要なのでしょうか？

A: 両者には明確な違いがあります。

「障害物時反転」機能では、方向を反転する前に、ドア リーフが物体に物理的に衝撃を与え、その後の電流の変化を検出する必要があります。システムに頑丈な工業用ドアが含まれている場合、そのような衝撃によって発生する力は重大な損傷を引き起こすのに十分である可能性があります。

一方、安全センサーは「ゼロ接触」保護を提供します。衝突が起こる前にドアの動きを停止します。特に医療用ドア システムの場合、これは高価な医療機器と弱い立場の患者を守る唯一の手段として機能します。

Q: センサーはドアの内側または外側のどちらに取り付ける必要がありますか?

A: これはドア システムの特定のタイプによって異なります。

引き戸の場合、センサーは通常、移動する扉の経路の真上に取り付けられます。

スイングドアの場合、センサーは両側に取り付ける必要があります。開口部側では、扉が開いたときに扉が廊下の歩行者に当たるのを防ぎます。閉まる側では、扉が戸口に入る人々を挟むのを防ぎます。
